Comment mesurer une prise Perilex à l'aide d'un multimètre ?
Avec un multimètre, vous pouvez vérifier si la prise dans votre cuisine convient à une cuisinière ou plaque de cuisson pour 2 ou 3 phases. Pour ce faire, branchez correctement les câbles rouge et noir dans la prise Perilex. Nous vous expliquons ici comment utiliser un multimètre afin de savoir quel type de cuisinière ou de plaque de cuisson choisir.
Mesurer une prise Perilex avec un multimètre
Pour mesurer une prise Perilex avec un multimètre, procédez comme suit :
- Réglez le multimètre sur la bonne tension alternative.
- Tournez le multimètre vers 400 volts ou un nombre plus élevé.
- Branchez le câble noir sous l'inscription « COM ».
- Branchez le câble rouge sous l'inscription « V ».
- Insérez le câble noir dans l'ouverture du milieu de la prise Perilex.
- Insérez le câble rouge dans l'ouverture en bas à gauche et notez ce qu'indique le multimètre.
- Mesurez les ouvertures restantes.
- Vous mesurez 2 fois environ 230 volts ? Vous avez une connexion biphasée.
- Vous mesurez 3 fois environ 230 volts ? Vous avez une connexion triphasée.
Ce qu'il faut

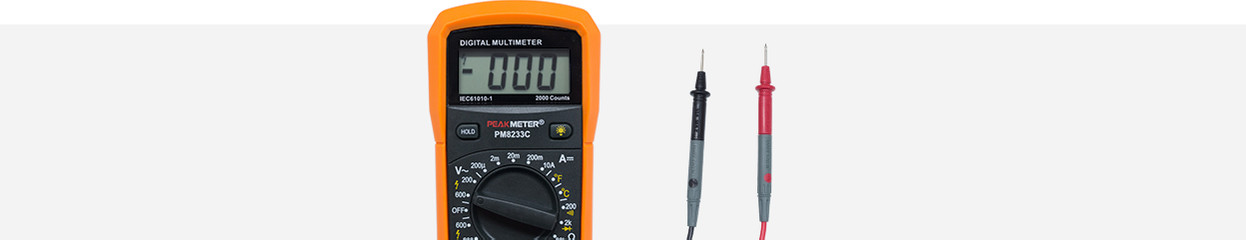

- Un multimètre CAT III qui mesure au moins 400 volts. Chaque multimètre a l'air différent.
- Une prise Perilex dans votre cuisine. Il s'agit d'une prise à 5 broches.

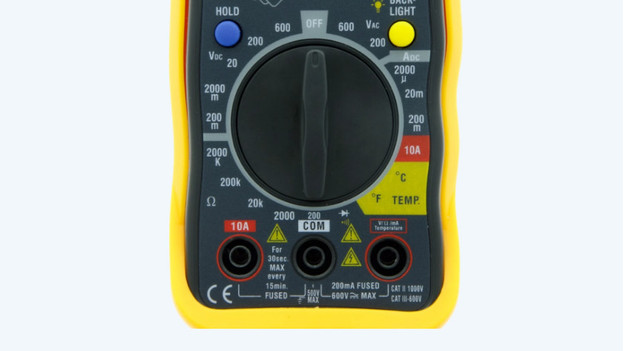

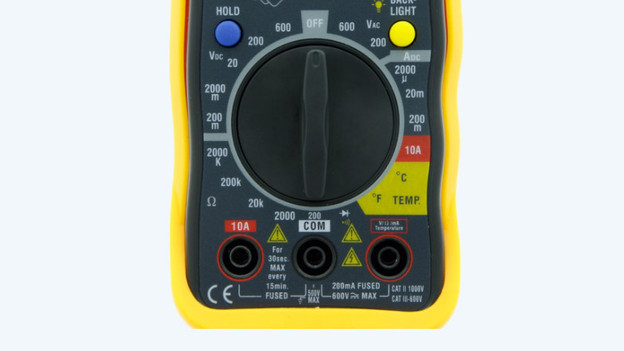

Étape 1. Insérez le câble rouge et le câble noir dans le multimètre

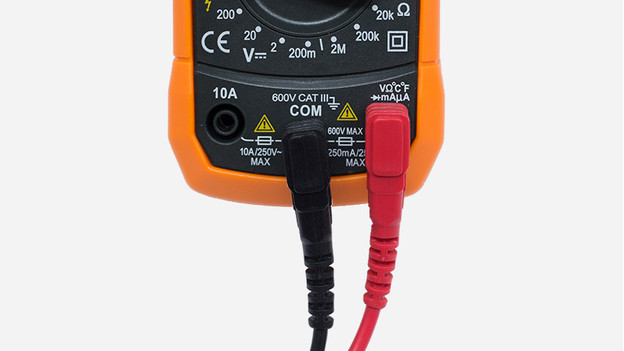

Insérez le câble noir dans la connexion COM et le câble rouge dans la connexion V. Souvent, le symbole V est accompagné des symboles 'Ω' ou 'mA'.

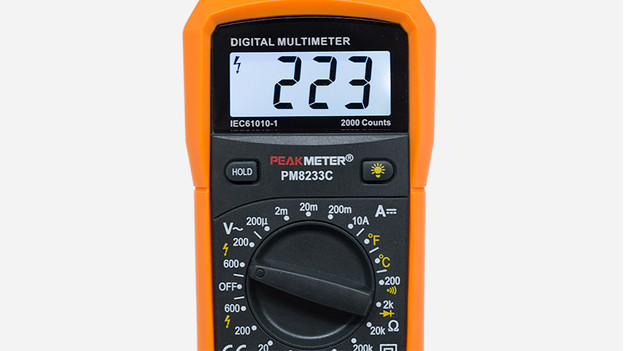

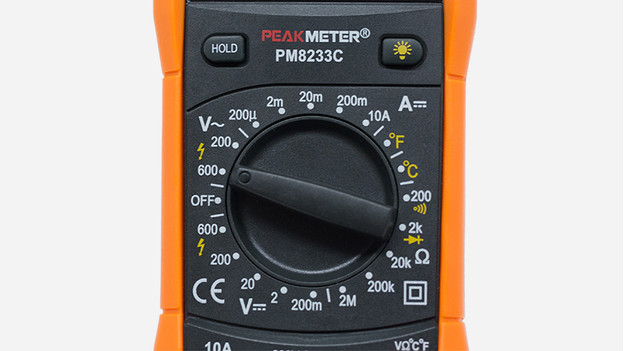

Étape 2. Configurez la tension alternative sur votre multimètre
Tournez le bouton du multimètre vers la tension alternative, qui est représentée sur le multimètre par un V avec un cercle. Certains multimètres utilisent un V avec une ligne et un cercle. Vous devez alors d’abord choisir entre la tension continue (DC) et la tension alternative (AC). Optez pour la tension alternative AC. La façon de faire varie d'un multimètre à un autre. Ensuite, tournez le bouton dans la lignée des 400 V ou du premier nombre plus élevé. Le nombre que vous choisissez est la valeur maximale en volts que vous pouvez mesurer. Puisque nous voulons mesurer un maximum de 400 V, choisir une valeur inférieure ne sert à rien. Avec certains multimètres, il n'est pas nécessaire de définir une valeur en volts. Dans ce cas, laissez la valeur de la tension alternative comme elle a été configurée.

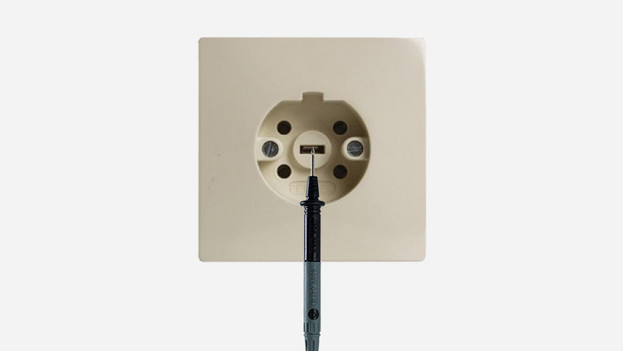

Étape 3. Insérez le câble noir dans l'ouverture du milieu
Insérez le câble noir dans l'ouverture du milieu de la prise. Il s'agit de la terre, il n'y a donc normalement pas de courant. Laissez le câble noir à sa place.
Attention : ne modifiez jamais les réglages pendant la mesure.

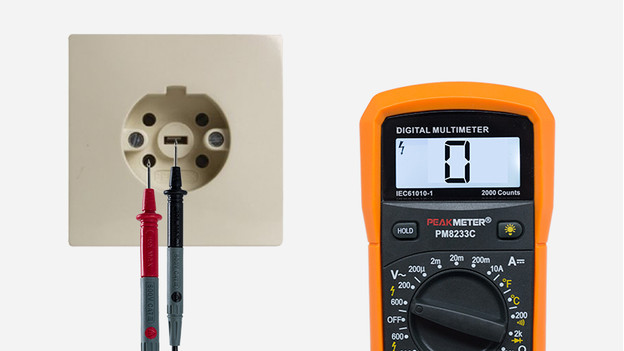

Étape 4. Insérez le câble rouge dans l'ouverture en bas à gauche

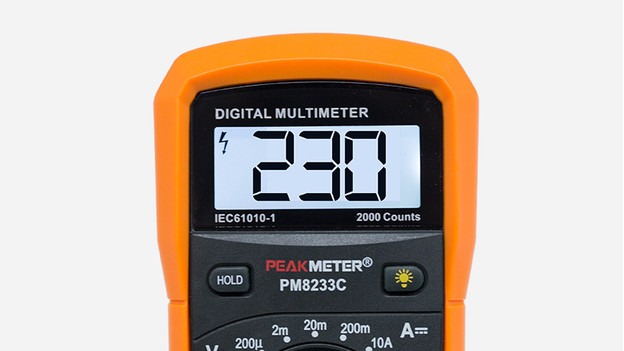

Insérez le câble rouge dans l'ouverture en bas à gauche. Consultez l'écran pour voir quelles valeurs vous mesurez : 0 V ou 230 V. Le nombre de volts fournis par une phase est différent pour chaque maison. Il se peut que vous mesuriez 228 V ou 234 V.
Attention : ne modifiez jamais les réglages pendant la mesure.

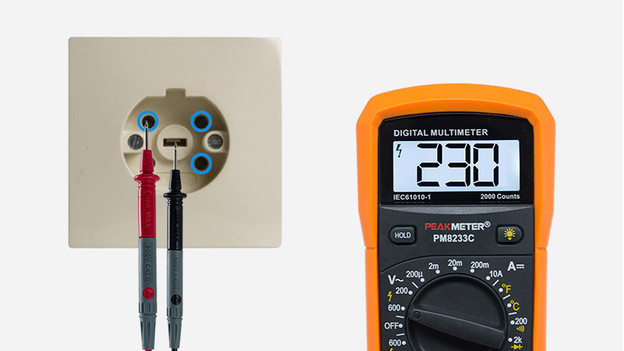

Étape 5. Mesurez les ouvertures restantes
Maintenant, insérez le câble rouge dans l'ouverture en haut à gauche. Notez à nouveau ce que le compteur indique : 0 V ou environ 230 V. Répétez cette opération avec les ouvertures en haut à droite et en bas à droite.
Attention : ne modifiez jamais les réglages pendant la mesure.
Étape 6. Déterminez le nombre de phases
Maintenant que vous avez mesuré les 4 ouvertures, vous pouvez déterminer le nombre de phases. Chaque ouverture où vous mesurez environ 230 V est une phase. Qu'avez vous mesuré ?
- 2 fois ± 230 V et 2 fois 0 V = connexion biphasée
- 3 fois ± 230 V et 1 fois 0 V = connexion triphasée
Étape 7. Vous avez mesuré 3 phases ?

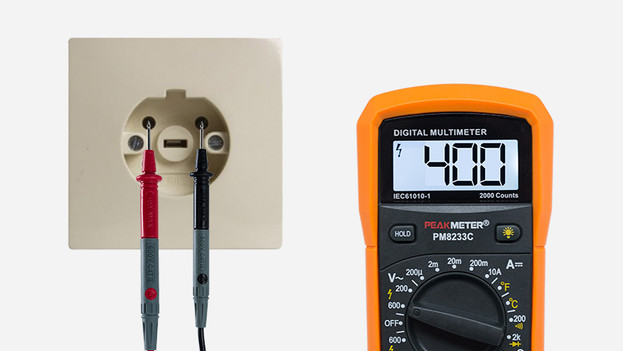

Vérifiez si c'est le cas en branchant le câble noir dans une ouverture où vous avez mesuré environ 230 V et le câble rouge dans une autre ouverture où vous avez mesuré environ 230 V. L'écran affiche 400 V ? Vous êtes alors sûr d'avoir mesuré 3 phases.
