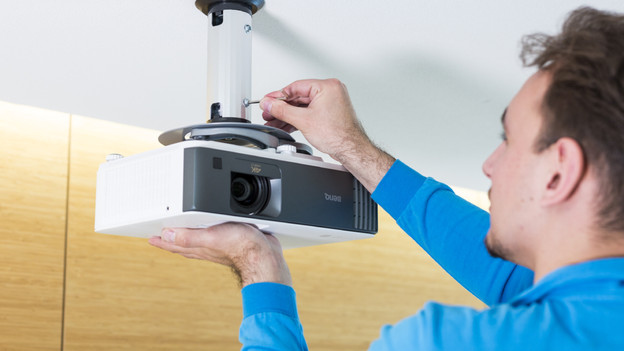

Hoe installeer ik de BlueBuilt verstelbare universele beamerbeugel?

Je wilt je beamer aan het plafond hangen met de BlueBuilt verstelbare universele beamerbeugel. Op deze pagina lees je stap voor stap hoe je dit doet.

Voordat je begint
Wat heb je nodig
De stappen

Voordat je begint


Geschatte installatietijd	30 minuten
Aangeraden aantal personen
Geschikte plafonds	massief beton, installeer de beugel niet op een gipsplaat
Voor het boren	controleer met de leidingzoeker of er geen leidingen of kabels in het plafond zitten

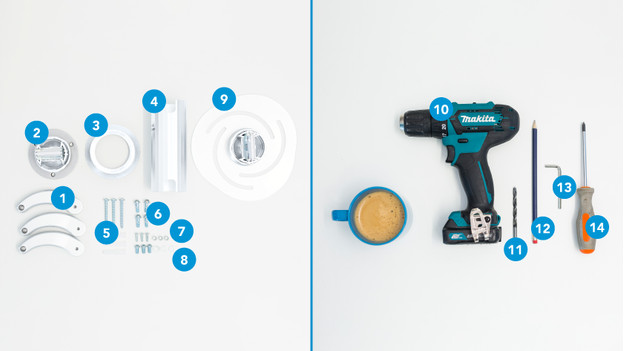

Wat heb je nodig?

In de doos

Klemmen
Plafondplaat
Afdekkap
Stang
Schroeven en pluggen
Boutjes zonder ringetjes
Boutjes met hoge ringetjes
Boutjes met platte ringetjes
Tussenstuk

Gereedschap

Boormachine
Boortje
Potlood
Inbussleutel
Schroevendraaier

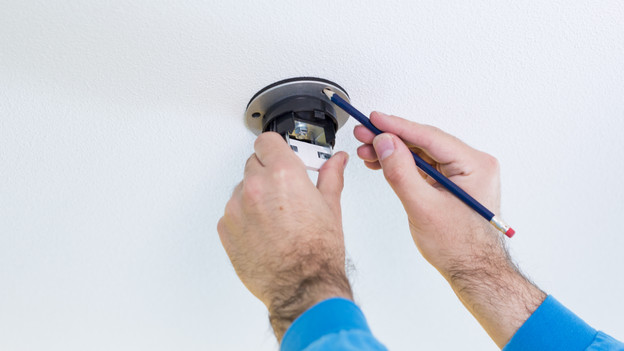

Stap 1: de boorgaten tekenen

Teken de boorgaten door gebruik te maken van de plafondplaat (2). Zo weet je zeker dat je op de juiste plekken boort.

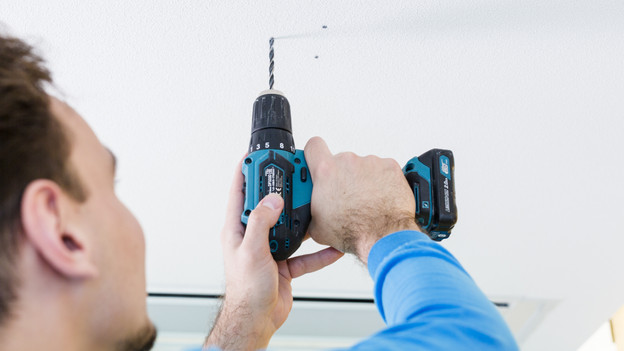

Stap 2: plafondplaat bevestigen

Boor gaten tot maximaal 5 centimeter diep en schroef de plafondplaat (2) vast met de lange schroeven en pluggen (5).

Stap 3: afdekkap en stang plaatsen

Plaats de afdekkap (3) op de plafondplaat (2) en bevestig de stang aan de hangende plafondplaat (2). Dit doe je met de boutjes (6) en de inbussleutel (13).

Let op: op de foto hangt de plafondplaat niet, bij jou wel. Controleer ook of de moertjes aanwezig zijn in h

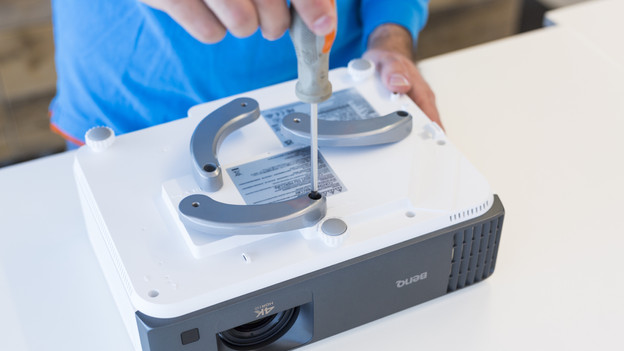

Stap 4: klemmen vastschroeven

Draai de klemmen (1) bijna helemaal vast met de schroevendraaier. Gebruik hiervoor de boutjes met hoge ringetjes (7). Pak het tussenstuk (9) erbij om te kijken of de schroefgaten goed geplaatst zijn. Als dit het geval is, draai je de klemmen vast op de beamer.

Stap 5: tussenstuk vastdraaien

Gebruik de inbussleutel (13) en boutjes met platte ringetjes (8) om het tussenstuk (9) te bevestigen aan de klemmen (1). Let er hierbij op dat het schroefgat aan de bovenkant van het tussenstuk recht naar voren wijst.
