Comment dénuder un câble ?

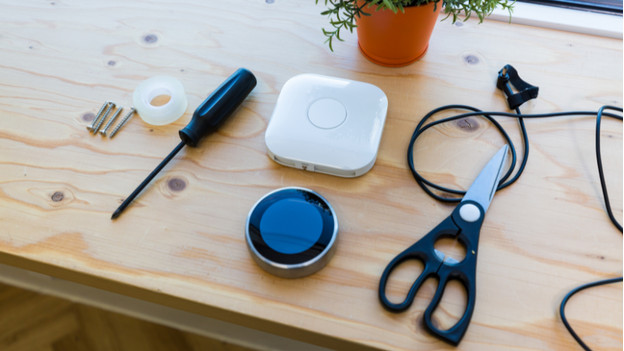

Avant de dénuder, assurez-vous que le câble sur lequel vous travaillez n'est pas connecté au courant. Tant qu'il n'y a pas de tension sur le câble, vous êtes également en sécurité pendant l'installation. Vous aurez également besoin des éléments suivants :

• Ciseaux, couteau ou pince à dénuder
• Un câble avec une fiche à une extrémité
• Ruban adhésif

Nous allons vous montrer comment dénuder un câble en 4 étapes.

• Étape 1 : attachez le câble
• Étape 2 : retirez la gaine
• Étape 3 : retirez la gaine du câble
• Etape 4 : connectez les 2 câbles

Un câble secteur normal contient 2 câbles plus petits. Vous allez retirer la gaine du câble afin de pouvoir connecter les 2 petits câbles à votre adaptateur ou Heat Link. Vous ne devez pas endommager l'intérieur de ces petits câbles. Par conséquent, utilisez du ruban adhésif pour maintenir la gaine tendue lorsque vous la découpez.

Maintenant, enlevez la gaine de votre câble avec une pince à dénuder si vous en avez une. Sinon, utilisez des ciseaux ou un couteau pour couper autour de la gaine. Pour ce faire, coupez à partir du milieu de la bande. Ne coupez pas trop profondément avec les ciseaux car vous ne voulez pas endommager le fil de cuivre du câble.

Retirez la gaine du câble, puis répétez les étapes 2 et 3 pour les fils bleu et brun. Faites-le avec beaucoup de précautions car ces câbles sont plus fins. Si vous endommagez les fils de cuivre à l'intérieur des fils bleu et brun, utilisez alors un autre câble pour éviter les courts-circuits.

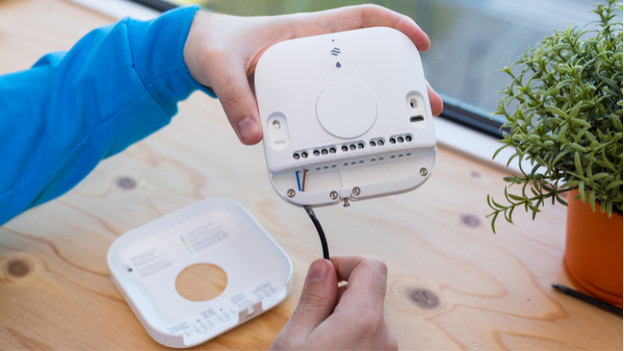

Vous avez maintenant un fil marron et un fil bleu que vous connectez à votre adaptateur. Le coté de la fiche peut toujours être branché. Le fil marron est le fil de phase, il porte le symbole L (pour live) dans votre mode d'emploi. Le fil bleu est le fil neutre, il porte le symbole N (pour neutre) dans votre mode d'emploi. Vous connectez donc le fil bleu au port N de votre adaptateur et le fil marron au port L.
